Pernah nggak, WiseSob, kamu bingung nyusun struktur data pas bikin aplikasi sederhana seperti sistem kasir atau inventori? Nah, di sinilah peran penting entity relationship diagram ERD—alat visual simpel yang bantu kita ngerancang relasi antar data dengan jelas dan rapi. Meski kelihatannya teknis, ERD sebenarnya justru jadi sahabat terbaik saat ingin bikin aplikasi yang datanya nggak saling tabrakan dan tetap efisien.
Apa Itu Entity Relationship Diagram (ERD)?
Entity Relationship Diagram, atau disingkat ERD, adalah sebuah representasi visual yang menunjukkan bagaimana data dalam sebuah sistem saling terhubung. Diagram ini biasa digunakan untuk merancang struktur database secara logis, sehingga alur data bisa dipahami lebih mudah sebelum benar-benar dibangun dalam bentuk sistem digital. Mulai dari developer, analis sistem, hingga mahasiswa jurusan teknologi informasi, semuanya pasti pernah bersentuhan dengan ERD. Di dunia akademik, ERD juga sering disebut sebagai Diagram Relasi Entitas.
Bayangkan kamu sedang membangun aplikasi untuk toko online. Di situ ada entitas seperti “Pelanggan”, “Produk”, dan “Transaksi”. Masing-masing entitas punya atribut—misalnya, “Nama” dan “Alamat” untuk Pelanggan, atau “Harga” dan “Stok” untuk Produk. Lalu, hubungan antar entitas digambarkan dengan relasi, misalnya “Pelanggan melakukan Transaksi” atau “Transaksi mencakup Produk”. Semua itu divisualisasikan dalam bentuk diagram yang terdiri dari kotak (entitas), elips (atribut), dan garis penghubung (relasi). Nah, struktur seperti inilah yang dimaksud dengan ERD—sederhana, terstruktur, dan sangat membantu.
Komponen Utama dalam ERD
Supaya WiseSob makin paham cara kerja ERD, yuk kenalan dulu dengan komponen utamanya:
- Entitas adalah objek nyata yang datanya ingin kita simpan dalam sistem. Contohnya seperti “Mahasiswa”, “Produk”, “Transaksi”, atau “Pegawai”. Biasanya digambarkan dalam bentuk kotak pada diagram.
- Atribut adalah informasi detail dari entitas. Misalnya entitas Mahasiswa punya atribut seperti “Nama”, “NIM”, dan “Tanggal Lahir”. Atribut biasanya digambarkan dengan bentuk elips yang terhubung ke entitasnya.
- Relasi adalah penghubung antara dua entitas atau lebih. Contohnya: “Mahasiswa mengikuti Mata Kuliah” atau “Pelanggan melakukan Transaksi”. Relasi digambarkan dengan bentuk belah ketupat yang menghubungkan kotak-kotak entitas.
- Primary Key adalah atribut unik yang membedakan satu entitas dengan entitas lainnya, seperti “ID Produk” atau “NIM Mahasiswa”. Sedangkan Foreign Key adalah atribut yang menghubungkan antar entitas, misalnya ID Pelanggan dalam entitas Transaksi.
Sebagai contoh: dalam sistem peminjaman buku, entitas “Anggota” memiliki relasi dengan entitas “Buku” melalui entitas “Peminjaman”. Masing-masing entitas ini punya atribut dan kunci uniknya sendiri.
Simbol-Simbol yang Digunakan dalam ERD
Agar tidak bingung saat membaca atau membuat ERD, penting banget buat mengenal simbol-simbol dasarnya. Tenang, simbol-simbol ini simpel dan mudah diingat kok. Berikut tabel penjelasannya:
| Simbol | Fungsi |
|---|---|
| Kotak | Mewakili entitas utama dalam sistem. |
| Elips | Menunjukkan atribut dari entitas. |
| Belah Ketupat | Menyatakan relasi antar entitas. |
| Garis | Menghubungkan entitas, atribut, dan relasi. |
Kotak digunakan untuk menggambarkan sesuatu yang ingin disimpan datanya—misalnya “Produk” atau “Pelanggan”. Elips berisi informasi tambahan dari kotak tadi, seperti “Nama Produk” atau “Alamat Pelanggan”. Belah ketupat menjelaskan hubungan antara dua entitas, seperti “membeli” atau “mengelola”. Garis digunakan untuk mengaitkan semuanya agar terlihat jelas struktur relasinya.
Tips gampangnya, bayangkan saja kamu sedang membuat peta jalan. Kotak adalah tempat yang ingin kamu kunjungi, elips adalah detailnya, belah ketupat adalah aktivitas yang terjadi di antara tempat-tempat itu, dan garis adalah jalannya. Dengan analogi ini, WiseSob pasti lebih cepat paham dan ingat simbol-simbol dasar ERD.
Jenis-Jenis Relasi pada ERD
Relasi dalam ERD menunjukkan bagaimana dua entitas saling terhubung satu sama lain. Memahami jenis-jenis relasi ini penting supaya desain database kamu tetap logis dan efisien. Ada tiga jenis utama yang paling sering digunakan:
- One to One (1:1): Satu entitas hanya terhubung dengan satu entitas lain. Contohnya, satu orang hanya punya satu paspor, dan satu paspor hanya dimiliki oleh satu orang. Relasi ini jarang digunakan, tapi penting ketika ada informasi sensitif atau sangat spesifik yang ingin dipisah ke tabel terpisah.
- One to Many (1:N): Ini yang paling umum. Misalnya, satu pelanggan bisa melakukan banyak transaksi, tapi satu transaksi hanya milik satu pelanggan. Cocok untuk data yang memiliki dependensi satu arah.

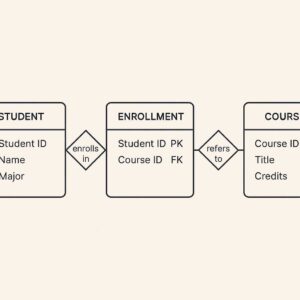

- Many to Many (M:N): Jenis ini muncul ketika dua entitas bisa saling berelasi lebih dari satu kali. Contohnya, satu mahasiswa bisa mengambil banyak mata kuliah, dan satu mata kuliah bisa diambil oleh banyak mahasiswa. Biasanya kita butuh entitas tambahan (tabel penghubung) untuk merepresentasikan relasi ini secara teknis.
Dengan mengenali pola relasi ini, WiseSob bisa menghindari desain yang rumit dan memastikan database berjalan lancar.
Cara Membuat ERD yang Baik
Untuk membuat ERD yang baik dan rapi, WiseSob bisa mengikuti langkah-langkah sederhana berikut. Pertama, identifikasi dulu kebutuhan sistem yang akan dibangun—aplikasi apa yang akan dibuat, siapa saja penggunanya, dan data apa saja yang akan digunakan. Setelah itu, tentukan entitas utama yang relevan, misalnya “Pelanggan”, “Produk”, “Transaksi”, lalu lengkapi masing-masing dengan atribut seperti “Nama”, “Harga”, atau “Tanggal Pembelian”.
Langkah selanjutnya adalah mendefinisikan relasi antar entitas tersebut. Misalnya, “Pelanggan melakukan Transaksi” atau “Transaksi mencakup Produk”. Jangan lupa untuk menetapkan primary key di setiap entitas agar bisa mengidentifikasi data secara unik, dan foreign key untuk menghubungkan antar entitas.
Setelah semua komponen disusun dengan jelas, kamu bisa mulai menggambarkannya menggunakan tools seperti dbdiagram.io, Lucidchart, atau Draw.io. Tapi tips dari kami, sebaiknya buat dulu versi kasarnya di kertas. Dengan begitu, kamu bisa bebas corat-coret dan revisi tanpa pusing mikirin bentuk. Setelah konsepnya matang, baru deh pindahkan ke versi digital yang lebih bersih dan bisa dipakai untuk dokumentasi atau presentasi ke tim.
Kesalahan Umum yang Harus Dihindari
Meskipun ERD terlihat sederhana, masih banyak yang sering keliru saat membuatnya. Supaya WiseSob nggak jatuh ke lubang yang sama, yuk perhatikan beberapa kesalahan umum ini:
- Terlalu banyak entitas tanpa kejelasan fungsi: Kadang kita terlalu semangat bikin semua hal jadi entitas, padahal nggak semuanya perlu. Hasilnya, diagram jadi ramai tapi membingungkan.
- Tidak ada primary key: Ini sering banget terjadi. Tanpa primary key, data nggak bisa diidentifikasi secara unik, dan ini bisa bikin proses relasi antar tabel jadi berantakan.
- Relasi tidak jelas: Kalau hubungan antar entitas tidak dijelaskan dengan baik, sistem yang dibangun bisa salah arah. Misalnya, relasi satu ke banyak malah dianggap banyak ke satu.
- Nama entitas/atribut tidak konsisten: Hari ini kamu nulis “Customer”, besok jadi “Pelanggan”, lusa “Pembeli”. Konsistensi penamaan penting supaya semua orang dalam tim bisa baca dan paham dengan mudah.
Coba deh pikir-pikir, WiseSob, pernah ngalamin salah satu dari kesalahan ini nggak? Kalau iya, jangan khawatir. Semua orang pasti pernah salah di awal, yang penting belajar dan terus latihan biar makin jago bikin ERD yang benar.
Kesimpulan
Entity Relationship Diagram (ERD) adalah fondasi penting dalam membangun sistem database yang terstruktur, efisien, dan mudah dikembangkan. Dengan memahami komponen, simbol, jenis relasi, serta cara membuatnya, kamu bisa merancang alur data yang jelas sejak awal. Nggak perlu langsung rumit—mulailah dari latihan membuat ERD sederhana seperti sistem peminjaman buku atau katalog produk toko online kecil. Dengan begitu, kamu akan terbiasa berpikir sistematis. Semoga penjelasan ini membantu ya, WiseSob! Kalau kamu ingin sistem digitalmu dibangun dari fondasi yang rapi dan profesional, kami di WiseWebster bisa bantu kamu mewujudkannya .
